系统介绍

工业以太网环网是针对矿山行业用户的安全生产需求及环境特点而量身定制的专用有线传输产品。地面网络与井下环网分别布设，采用自主可控技术与装备，满足网络传输与信息安全要求。

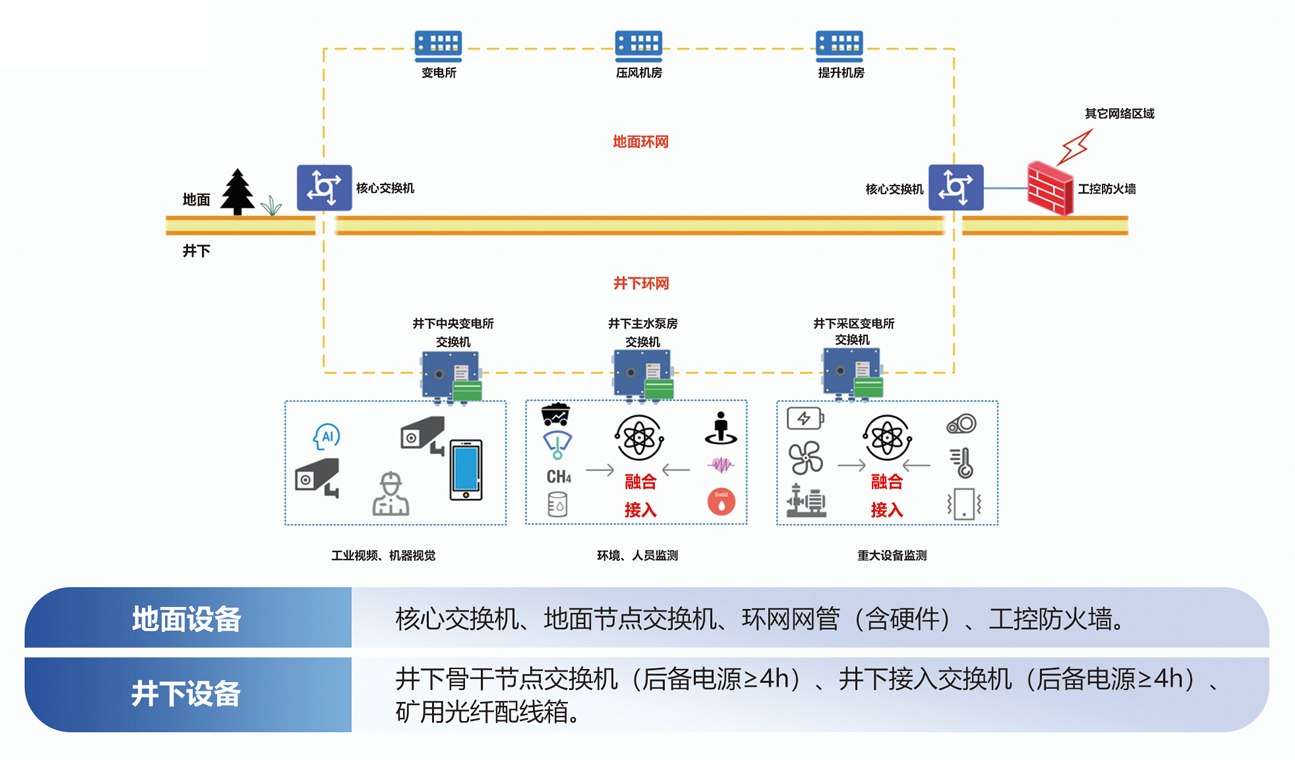

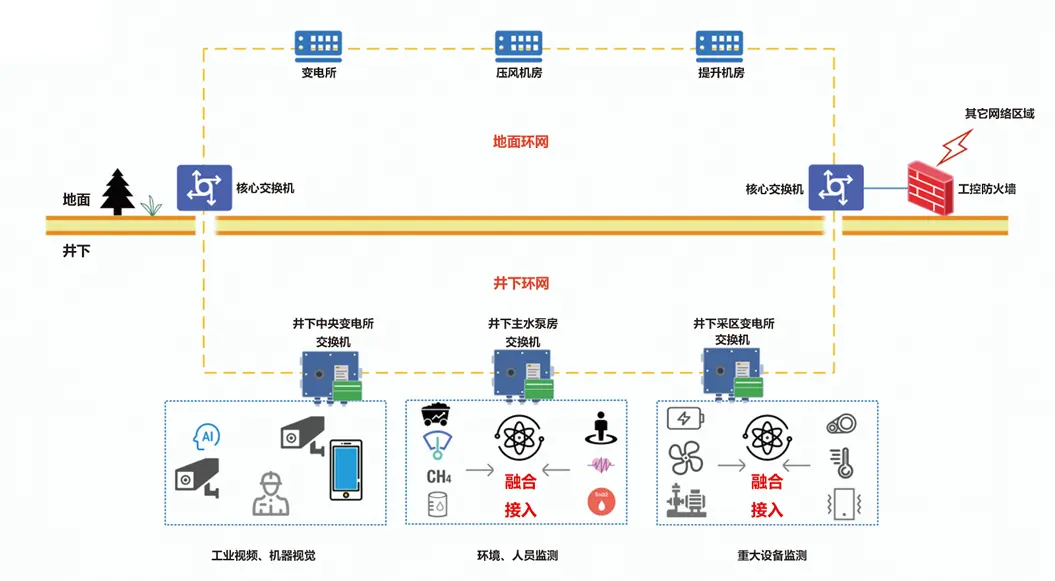

系统组成

地面设备：核心交换机、地面节点交换机、环网网管（含硬件）、工控防火墙。井下设备：井下骨干节点交换机（后备电源≥4h）、井下接入交换机（后备电源≥4h）、矿用光纤接线箱。

大带宽低时延

主干网络支持GE、10GE、25GE、50GE、100GE等不同网络带宽以太网接口，具备向高带宽平滑演进能力；采用冗余结构，网络自愈时间小于50ms。

三层组网管理方便

核心交换机采用三层设计，具备路由、冗余功能；环网网管可实现网络配置、拓扑生成、网络诊断、网络质量管理等。

接口丰富

接口丰富，具备千、百兆光、电口，组环口支持万兆及向上平滑演进能力，具备RS232、RS485、CAN接口；具备长线传输功能。

易运维

壳体配有显示窗口，用于观察交换机的工作状态指示灯，判断各个模块的基本工作状态，便于故障排除和维护。

适应性强

井下节点交换机通过煤安认证，适用于高温、高湿、尘埃和震动的环境，满足煤矿环境的防爆及安全要求；支持1588 V2技术，网络切片功能(FlexE)，具备5G承载能力（部分型号）。
